Zabbix 打造动态网络拓扑图

1,210次阅读
没有评论

好久没更新了,为了证明我还在,写一篇没什么大营养的水文。

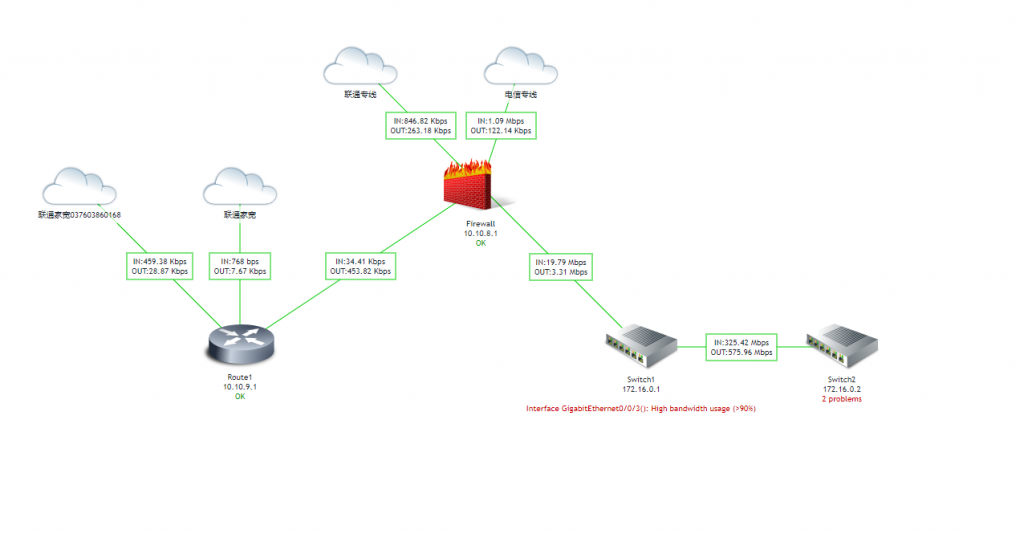

先看一下zabbix的动态拓扑图效果:

Zabbix 打造动态网络拓扑图

在运维中网络状态的监控是日常工作之一,手动的检测太麻烦了,现在很多大佬开发了很多好用的工具,这些工具不仅颜值高,还很实用。

本期先写一下较常用的Zabbix打造动态网络拓扑图。

其实很简单,但是我遇到的麻烦问题,是公司用的防火墙,在Zabbix上搜索不到相应的模板,采用MIB库的方工加载,但是加载MIB库文件,困扰了我几天,因为网上的相关资讯不是太多,而且,大部分的方法都是错的。加载MIB库文件实现监控的方法,过两天再写,这里先写一下Zabbix能直接添加的设备。

下面开始正文,在CentOS7之后,CentOS不再是稳定版,所以现在用的是Rocky 系统来做的。然后关于把Zabbix直接装进系统,还是用Docker的方式安装,推荐生产环境还是直接装进系统。

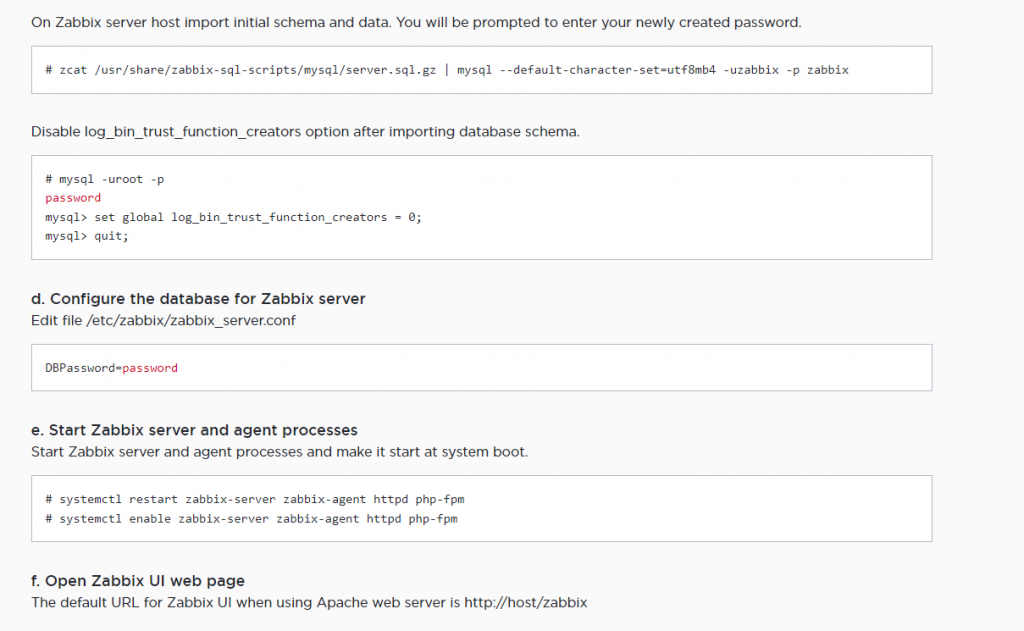

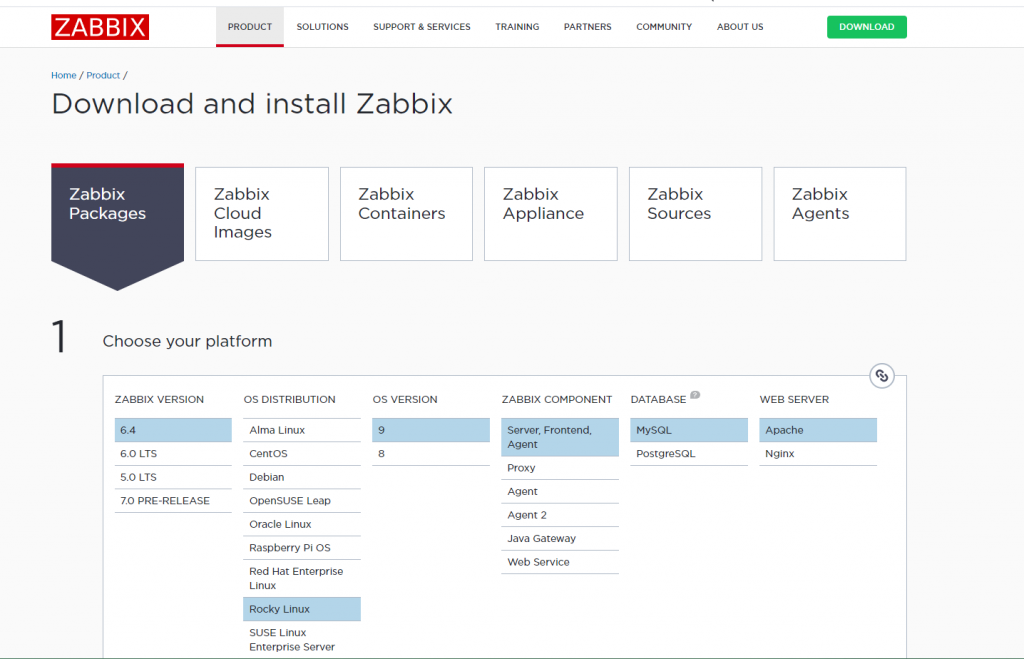

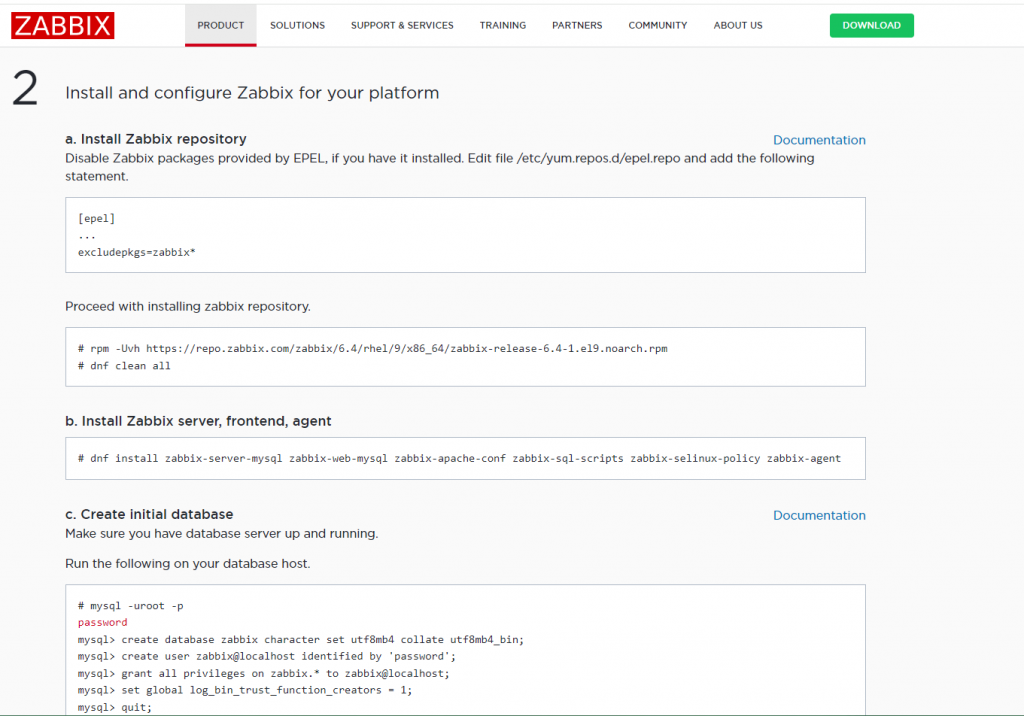

第一步安装Zabbix,下面都是以Rocky系统为例的,这里建议直接参考官方文档,安装步骤很简单,在官方的下载页面,选择安装的系统,和版本,会自动生成安装步骤,直接路着步骤走就OK了。

Zabbix 打造动态网络拓扑图
Zabbix 打造动态网络拓扑图
Zabbix 打造动态网络拓扑图

Zabbix官方参考手册

在这里查看安装方法

第二步,关闭本机的防火墙

systemctl stop firewalld
systemctl disable firewalld

第三步,进入WEB页面,由于我这里已经安装好了, 这个图我就不截了,打开http://IP:端口,会进入zabbix的初始化页面,输入数据库密码,官方文档的数据库连接密码是 password 。

第四步,添加被监控主机,被监控主机需要开启snmp,并设置好团体字信息。由于不同设备开启SNMP方法不一样,本文以华为S5700交换机为例,进入终端输入以下命令,开启snmp服务。

snmp-agent
snmp-agent sys-info version v2c
snmp-agent community complexity-check disable
snmp-agent community read cipher read
snmp-agent trap enable
snmp-agent protocol source-status all-interface

这里snmp-agent community read cipher read 这一句设置snmp的连接密码为read,实际使用,安全起见,建议设置稍复杂些。

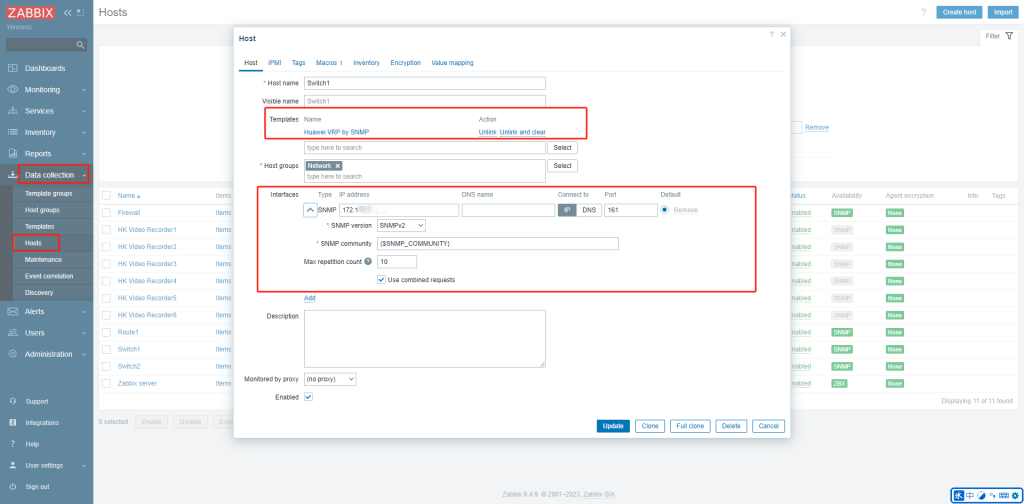

开启后,在Zabbix加添加主机,如下图:

Zabbix 打造动态网络拓扑图

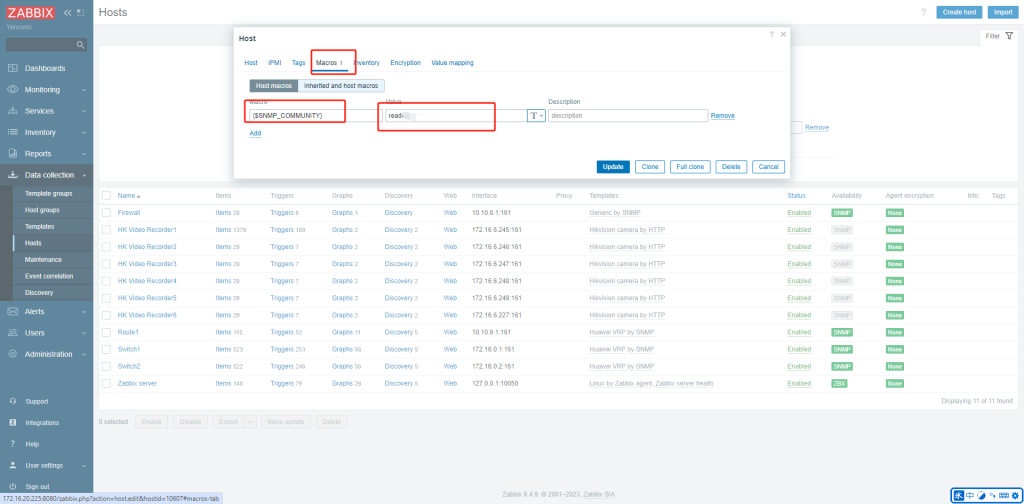

添加主机时选择模板,直接搜索华为,选择相应的就可以了。然后在宏里输入对应的snmp密码

Zabbix 打造动态网络拓扑图

添加完主机后,snmp状态如果显示绿色就添加好了。依次添加需要监控的主机。

添加完成后,创建拓扑图

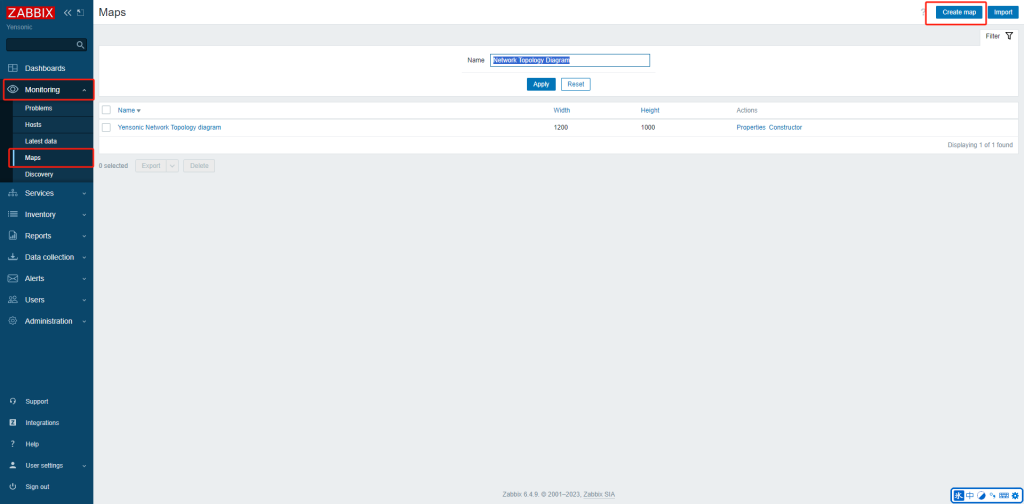

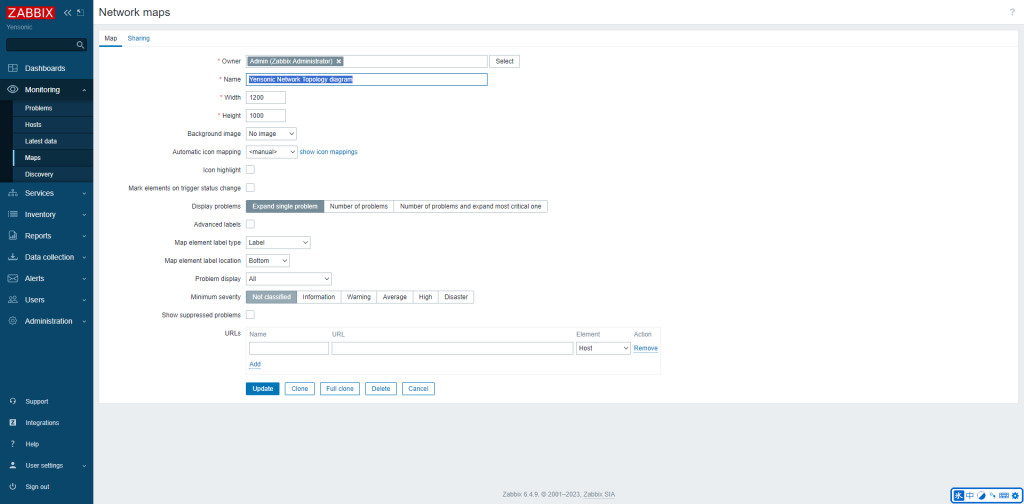

Zabbix 打造动态网络拓扑图
Zabbix 打造动态网络拓扑图

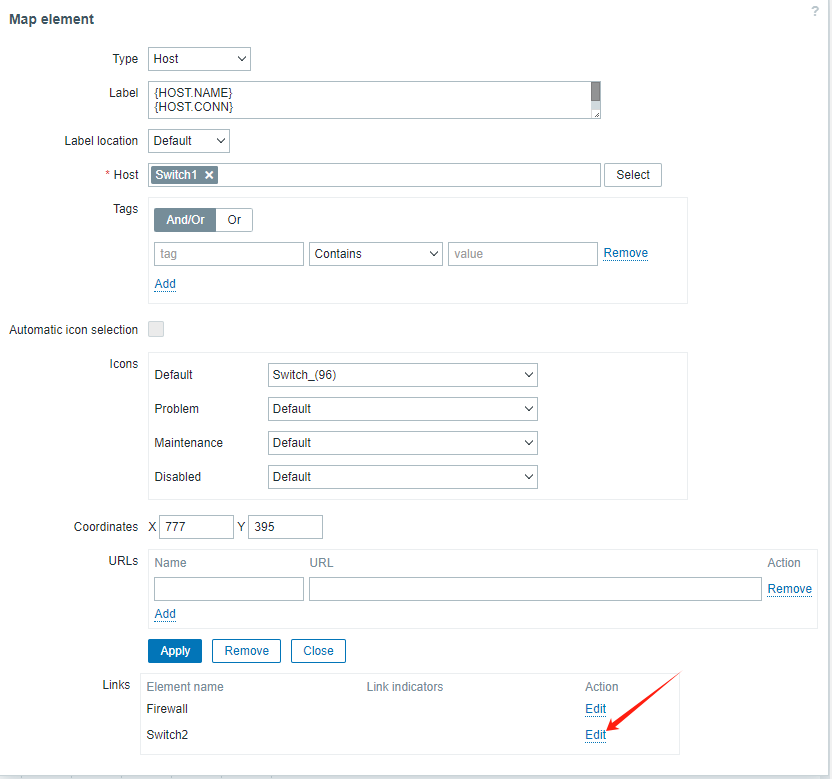

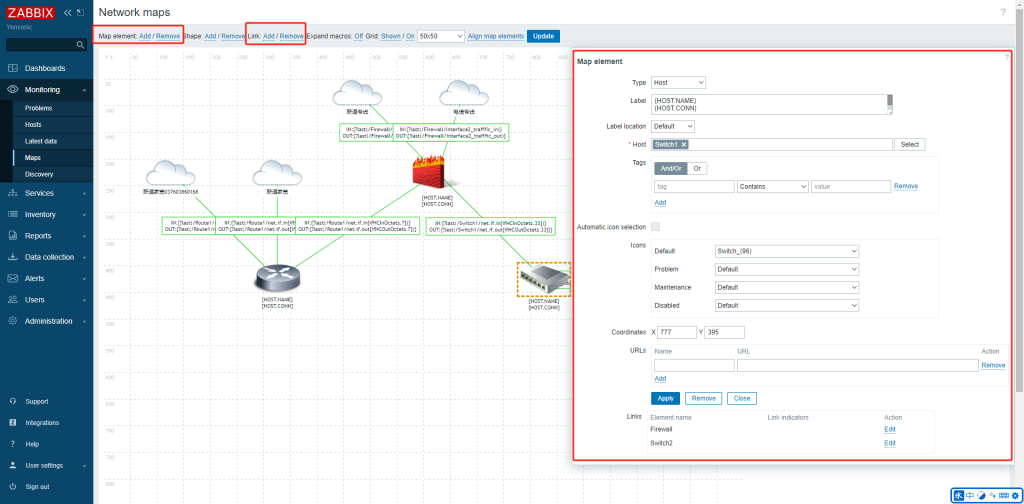

然后,在里面添加相应的设备元素及图标,并连接

Zabbix 打造动态网络拓扑图

修改链接中的标签,可以实现动态显示

Zabbix 打造动态网络拓扑图
Zabbix 打造动态网络拓扑图

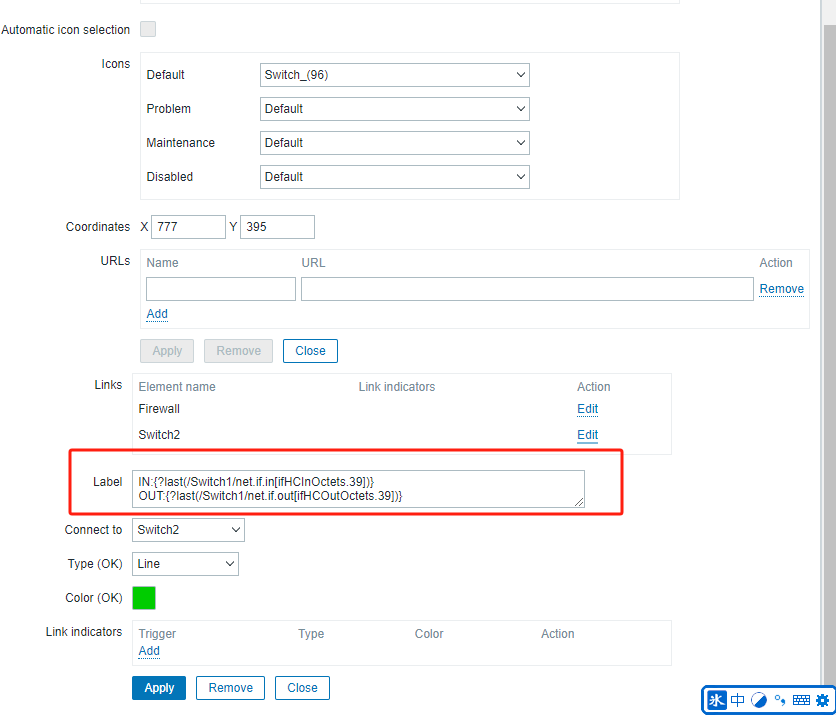

Zabbix6.4的写法和之前有些不同,这里的格式如图中所示

IN:{?last(/Switch1/net.if.in[ifHCInOctets.39])}
OUT:{?last(/Switch1/net.if.out[ifHCOutOctets.39])}

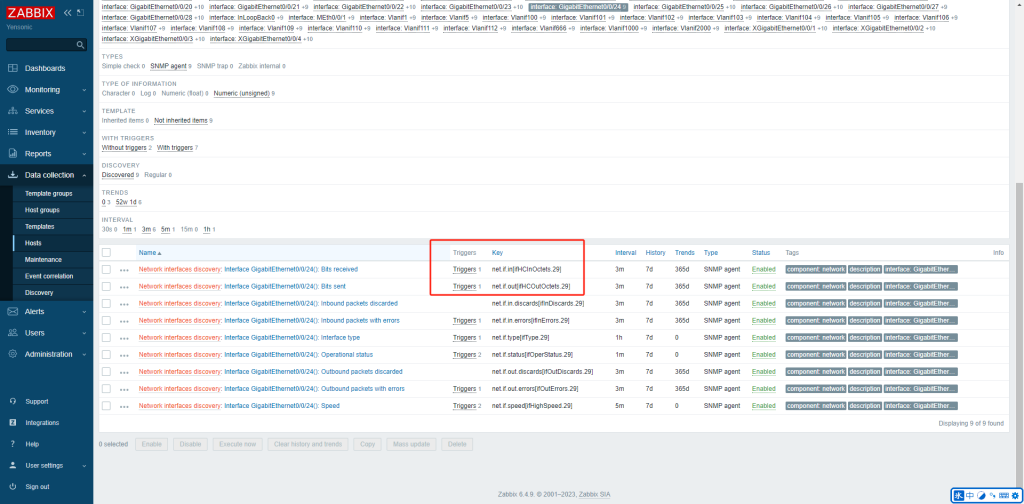

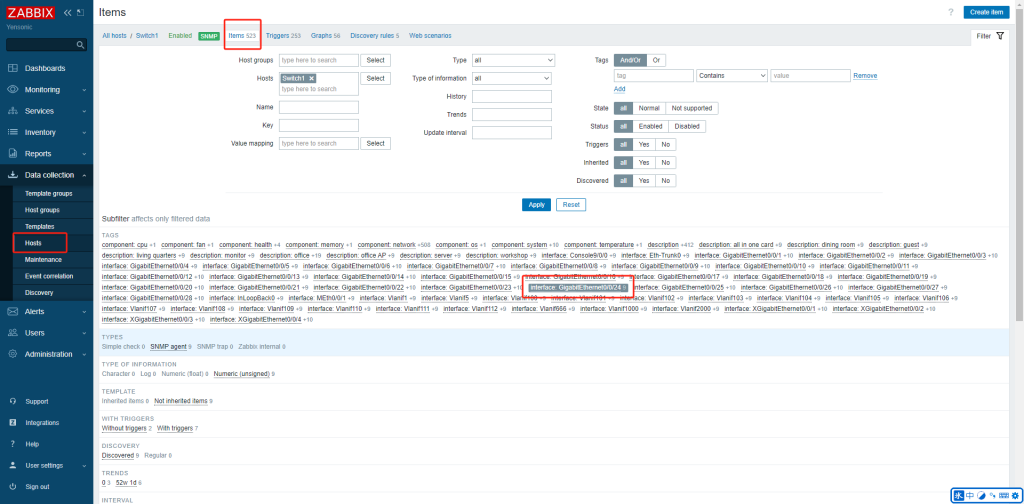

解释一下上面的脚本,{}内部为脚本,前面为标注, 任意写,里面的格式固定,?last为查询最新数值,(/Switch1/net.if.out[ifHCOutOctets.39])这里面就是/设备名称/出接口[接口号],对应的值。在主机监控项里如下图:
Zabbix 打造动态网络拓扑图
Zabbix 打造动态网络拓扑图

全部设备链路写好后,就可以实现本文开头所示效果了。

但是实际使用中发现,Zabbix由于用snmp协议,数据的更新周期较长,最小设置成1s,不能以毫秒级的展示系统流量信息。所以,整个动态拓扑图,不够完美,不能实时反应系统流量状况。

正文完
